سنسور ALI-1000

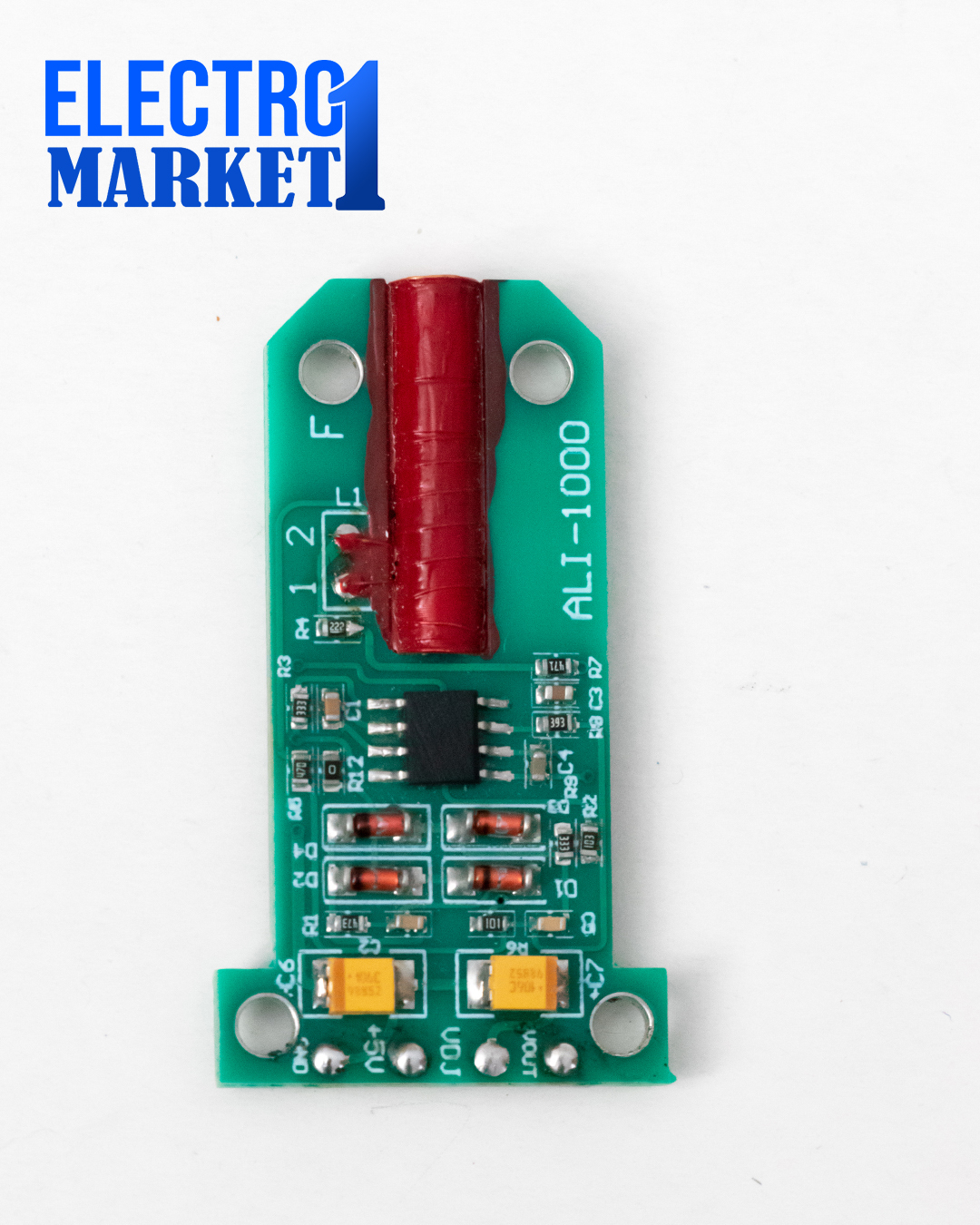

سنسور میدان مغناطیسی ALI 1000، یک مغناطیس سنج مینیاتوری با وضوح بسیار زیاد است و می تواند میدان مغناطیسی در رنج 100- تا 100 میکرو تسلا را به صورت دقیق اندازه گیری کند. این گونه سنسور های مغناطیسی fluxgate حساسیت و پایداری بالایی دارند و در شرایطی که سایر سنسور های مغناطیسی مانند حسگر اثر حال یا سنسور MR حساسیت و پایداری کمی از خود نشان می دهند و عملا کارایی ندارند، عملکرد خوبی داشته و نتایج را به درستی نشان می دهند. ولتاژ کاری این ماژول مغناطیس سنج به صورت 5 ولت DC است و جریان مصرفی بسیار پایینی در حدود 2 میلی آمپر دارد، بنابراین می توان مدت زمان زیادی از باتری به عنوان منبع تغذیه برای آن استفاده کرد. ماژول ALI 1000 یک مگنومتر تک محور بوده که بدون مدار درایور خارجی کار می کند و دارای ولتاژ خروجی به صورت آنالوگ است، که این ولتاژ دائما و به طور پیوسته با تغییرات میدان مغناطیسی تغییر می کند. یکی از متداول ترین کاربرد های این ماژول اندازه گیری میدان مغناطیسی زمین (برای ناوبری) و تشخیص اشیاء مغناطیسی از فواصل دور می باشد. بر روی این ماژول 4 پد به فاصله ی 2.54 میلی متر از یکدیگر قرار گرفته، که شامل ولتاژ تغذیه ماژول (5V, GND+) و خروجی (OUT, -OUT+) می باشد. برای راه اندازی ماژول تنها کافی است تغذیه ی 5 ولتی را متصل کنید، بدین منظور می توانید از لحیم پین هدر به پد های ماژول استفاده نمایید، سپس ماژول را برای اندازه گیری میدان مغناطیسی در محیط مورد نظر قرار دهید و خروجی ولتاژ که به صورت 0.025 ولت به ازای هر یک میکرو تسلا می باشد، را به وسیله ی یک ولت متر مشاهده کنید.

کاربردها:

• اندازه گیری میدان مغناطیسی زمین
• تشخیص فلزات فرو مغناطیسی
• کنترل ترافیک
• گیت های فرودگاهی
• قطب نما

مشخصات فنی:

• مدل:ALI-1000
• دامنه تشخیص میدان مغناطیسی: 100- تا 100 میکرو تسلا
• دقت تشخیص در دمای 20 درجه سانتی گراد: 0.3 میکرو تسلا
• محدوده دمای کاری: -40 تا 85 درجه سانتی گراد
• پهنای باند: 0 تا 1 کیلوهرتز
• ولتاژ تغذیه: 5 ولت
• جریان مصرفی: 2 میلی آمپر
• طول سیم پیچ: 22 میلی متر
• نوع خروجی: آنالوگ
• نویز پایین و پایداری بالا
• ولتاژ خروجی متناسب با میدان مغناطیسی زمین
• ابعاد: 50x30x21 میلی متر
